环保脉冲除尘器构造及工作原理
构造及工作原理

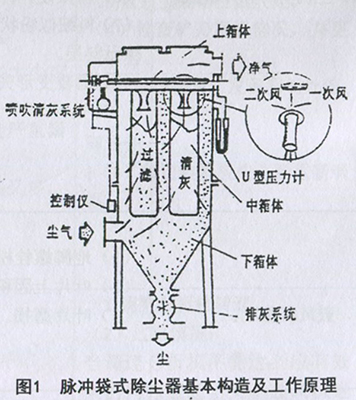

（一）构造
上箱体包括出风口和可掀起的盖板；
中箱体内有多孔板、滤袋框架、滤袋及文氏管；
下箱体由灰斗、进风口及检查门组成；
喷吹系统包括控制仪表、控制阀、脉冲阀喷吹管和气包。
（二）工作原理：
含尘气体由进风口进入中、下箱体，经过滤袋过滤后的净化气体经文氏管进入上箱体排出。随着过滤时间增加而积附在滤袋上的粉尘越来越多，增加滤袋阻力，致使处理风量逐渐减少。为正常工作，要控制阻力在一定范围内（1200~1500Pa），必须对滤袋进行清灰，清灰时由脉冲控制仪按顺序触发各控制阀开启脉冲阀，气包内的压缩客气瞬时地经脉冲阀至喷吹管的各孔喷出，再经文氏管进入滤袋，滤袋瞬间急剧膨胀，使积附在滤袋表面的粉尘脱落，滤袋得到再生。被清掉的粉尘落入灰斗，经排灰阀排出。如此使积附在滤袋上的粉尘周期地脉冲喷吹清灰，使净化气体正常通过，保证除尘系统运行。
（三）喷吹系统：

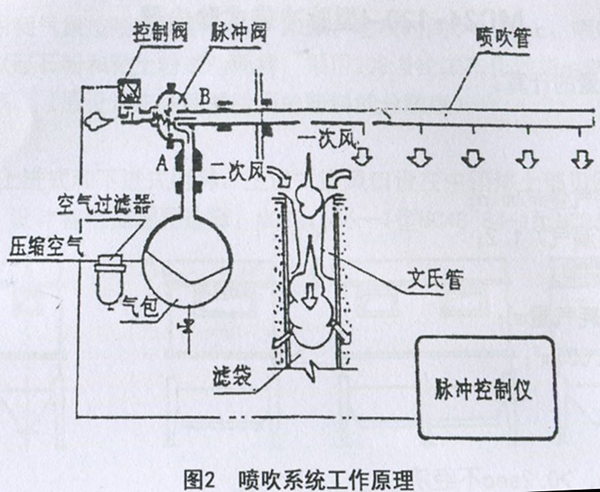

喷吹系统工作原理如图2所示脉冲阀A端接压缩空气气包，B端接喷吹管，脉冲阀背压室接控制阀，而控制阀系由控制仪控制。控制仪可以是电控（D）、气控（Q）及机控（J）。
当控制仪无信号输出时，控制阀的排气口关闭，脉冲阀喷吹口处于关闭状态；当控制仪发出信号时，控制阀排气口被打开将脉冲阀背压室的气体泄掉，压力降低，膜片两面产生压差致使膜片产生位移将脉冲阀喷吹口打开，此时压缩空气从气包通过脉冲阀经喷吹管小孔喷至文氏管进入滤袋（为一次风），同时诱导了数倍于一次风的周围空气（称二次风），造成滤袋内瞬时正压，实现清灰。调整控制仪的脉冲周期和脉冲时间，可使除尘器阻力保持在限定范围内。
